La recherche a retourné 3608 résultats

par rol-rider
18 févr. 2019, 16:11
Forum : [Catégorie] Communication
Sujet : Intégrer des nodes LoraWan connectés au réseau TTN dans Jeedom
Réponses : 16
Vues : 949

Re: Intégrer des nodes LoraWan connectés au réseau TTN dans Jeedom

J'ai ressorti un N° 19 Hackable magazine (07/08 2017) qui consacrait un article assez volumineux sur Lorawan. et j'avoue que ça me tente bien de partir sur ce projet. le magazine est parti sur un kit Seed studio à 380€ ! Alors que la The Things Gateway toute montée (sans node) est quasiment 100€ moi...
par rol-rider
18 févr. 2019, 15:07
Forum : [Catégorie] Protocoles domotiques
Sujet : RFLINK Bicéphale
Réponses : 85
Vues : 2509

Re: RFLINK Bicéphale

toutes les sorties de l'arduino mega sont en logique 5v. si tu ne mets pas de résistance sur la Led....elle va finir par griller et tu risque aussi de griller ton gpio vu que tu ne limites pas l'intensité. si elle éclaire plus directement sur le 5v ou le 3.3v c'est que le 5v ou le 3.3v débitent plus...
par rol-rider
18 févr. 2019, 10:43
Forum : [Catégorie] Protocoles domotiques
Sujet : RFLINK Bicéphale
Réponses : 85
Vues : 2509

Re: RFLINK Bicéphale

Regarde le câblage de ce module sur le site officiel rflink, mais pourquoi tu parles de 3,3v? Je vois pas le rapport? Le mega fournit du 5v et ton émetteur fonction en 5v.

Envoyé de mon V370 en utilisant Tapatalk

par rol-rider
18 févr. 2019, 01:40
Forum : [Catégorie] Protocoles domotiques
Sujet : RFLINK Bicéphale
Réponses : 85
Vues : 2509

Re: RFLINK Bicéphale

--1-- créer un équipement pour le gpio 31 et gpio 30 (comme expliqué plus haut) en créant deux commandes actions (on/off) et activer la fonction gpio sur la gateway. --2--vérifier que ça fonctionne (si tu as une led tu peux la câbler dessus avec une résistance en série pour limiter l'intensité) 390 ...
par rol-rider
17 févr. 2019, 14:45
Forum : [Catégorie] Protocoles domotiques
Sujet : RFLINK Bicéphale
Réponses : 85
Vues : 2509

Re: RFLINK Bicéphale

j'ai aussi ce tableau sur le TX
Reste quand même à vérifier si avec les deux pin 4 des modules Aurel (TX data) reliées en // si ça fonctionne , même avec un des modules désactivé?
par rol-rider
17 févr. 2019, 14:35
Forum : [Catégorie] Protocoles domotiques
Sujet : RFLINK Bicéphale
Réponses : 85
Vues : 2509

Re: RFLINK Bicéphale

la config pin 6 à 0 est en conso mini mais (j'ai la flemme d'ouvrir mon RFlink ) dans ce cas je pense qu'il n'y a plus non plus de réception.
j'ai pas testé sur le mien (il est sur PCB.....pas simple de déconnecter la pin 6)

Mais c'est ce qui me semble être. pin 6=0 plus de Tx ni de RX
par rol-rider
17 févr. 2019, 14:31
Forum : [Catégorie] Energie
Sujet : Radiateur Électrique
Réponses : 143
Vues : 16392

Re: Radiateur Électrique

par défaut, oui, tu peux au boot du module définir l'état des gpio, c'est ce qui faut d’ailleurs faire si tu l'utilises pour le fil pilote.
c'est mieux d'activer le relais pour être en mode arrêt à la mise sous tension.
ça se fait dans les Rules.
par rol-rider
17 févr. 2019, 14:26
Forum : [Plugin Tiers] ESPEasy
Sujet : ESPEasy en V2 avec de nouveaux exemples
Réponses : 158
Vues : 21946

Re: ESPEasy en V2 avec de nouveaux exemples

comme toujours, avec si peu d'info.......on ne peut pas faire grand chose.
par rol-rider
17 févr. 2019, 14:21
Forum : [Catégorie] Protocoles domotiques
Sujet : RFLINK Bicéphale
Réponses : 85
Vues : 2509

Re: RFLINK Bicéphale

Oui, c'est nettement plus simple qu'avec un virtuel ou scénario. j'ai testé de mon coté cette solution, avec la LED qui se trouve sur mon rflink et piloté par le gpio 31. avec un envoi d'une commande "ON" sur une prise dio (rflink) (je n'ai pas deux émetteurs pour faire le test) CaptureGpio31.PNG do...
par rol-rider
15 févr. 2019, 11:48
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

sur ali j'ai trouvé ça avec "PCB terminal block" dans la recherche. https://fr.aliexpress.com/item/10-Pieces-3Pin-7-5mm-Spacing-300V-10A-PCB-Mount-Type-Terminal-Block-Green/32811682982.html?spm=a2g0w.search0204.3.198.241e620cqYzWBI&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10068_319_10892_317_...
par rol-rider
15 févr. 2019, 09:42
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

Tu as simulé via ton logiciel pour découvrir les gpio qui posait problème ou c'est par déduction ? ni l'un ni l'autre, ou pas tout à fait. je savais que certains gpio peuvent poser problème, surtout après une remise sous tension, (comme le gpio 0, s'il est à gnd (0v) avant la mise sous tension le w...
par rol-rider
14 févr. 2019, 15:57
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

sinon il me reste aussi des optocoupleurs LTV814 je sais pas si c'est équivalent au EL817 ?
j'ai testé, ça fonctionne avec les deux.
par rol-rider
14 févr. 2019, 15:23
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

J'ai fait quelques tests avant de partir sur un PCB et s'apercevoir que "ba...ça marche pas comme prévu !" ma référence est bien sur les infos du site officiel et surtout ce tableau qui donne la possibilité d'utiliser tel ou tel gpio en Input ou Output. https://nsm09.casimages.com/img/2019/02/14//19...
par rol-rider
14 févr. 2019, 12:10
Forum : [Plugin Tiers] ESPEasy
Sujet : Devices or not Devices ?
Réponses : 0
Vues : 133

Devices or not Devices ?

Telle est la question ! Mais le titre pourrait être "Comment commander 4 relais avec un seul device" Ce qui laisse de la place aux autres....devices. Suite au changement du plugin "Switch Input" réservé (à ce que j'ai pu lire) pour des Devices en Entrées comme des BP ou capteur PIR. J'ai voulu teste...
par rol-rider
13 févr. 2019, 23:12
Forum : [Catégorie] Communication
Sujet : Intégrer des nodes LoraWan connectés au réseau TTN dans Jeedom
Réponses : 16
Vues : 949

Re: Intégrer des nodes LoraWan connectés au réseau TTN dans Jeedom

Super bien documenté ton post, bravo. j'ai vu (sur le blog) que l'équipe Jeedom prévoyait pour 2019 un plugin LoraWan, ça encourage à s'y mettre. Mais comme tu le soulèves, ça reste assez cher, et réaliser une gateway externe, si ya personne autour de toi....c'est pas très motivant. En DIY on trouve...
par rol-rider
13 févr. 2019, 10:23
Forum : [Catégorie] Protocoles domotiques
Sujet : [Plugin Tiers][Sujet Principal] Rflink : passerelle RF433 multi-protocoles
Réponses : 3998
Vues : 194893

Re: [Plugin Tiers][Sujet Principal] Rflink : passerelle RF433 multi-protocoles

Bonjour à tous! Petite question pour un débutant en jeedom : J'ai réalisé un capteur d'énergie "openenergymonitor" à base d'arduino UNO. https://wiki.openenergymonitor.org/inde ... ino_Shield Image ça fonctionne (très bien) avec le moniteur série. Le module est conçu pour envoyer les données avec u...
par rol-rider
12 févr. 2019, 15:59
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

j'ai fait une liste de composants. je dois quasiment tout avoir si tu veux que je t'en fournisse ça peut se faire (sauf wemos/ads1115/hi-link, là je suis à en manque) pour le PCB ....je laisse reposer à force de vérifier....on ne vois plus les éventuelles erreurs. https://nsm09.casimages.com/img/201...
par rol-rider
12 févr. 2019, 12:39
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

---Pour les DS18b20 elles sont sur le même gpio (le gpio 2--D4) par contre il faut que je rajoute une résistance entre gpio 2 et Vcc3.3v pour alimenter les sondes (il y en a déjà une (10K) sur le wemos mais avec 3 sondes ça peut ne pas être suffisant) ensuite pour la configuration de la sonde, elles...
par rol-rider
12 févr. 2019, 10:12
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

Ba, c'est comme tout ! si tu pratiques pas, tu galères ou tu rames comme tu veux ! Oui, pour les relais (et vu la place dispo) il faut mieux laisser les contacts (sans tension) ils sont prévus pour 8A/250V en Ac ou 8A/24V en DC avec charge résistif donc une peux moins en Ampère si c'est un moteur. ç...
par rol-rider
12 févr. 2019, 02:11
Forum : [Plugin Tiers] ESPEasy
Sujet : Projet Automatisation Aquarium Recifal
Réponses : 43
Vues : 783

Re: Projet Automatisation Aquarium Recifal

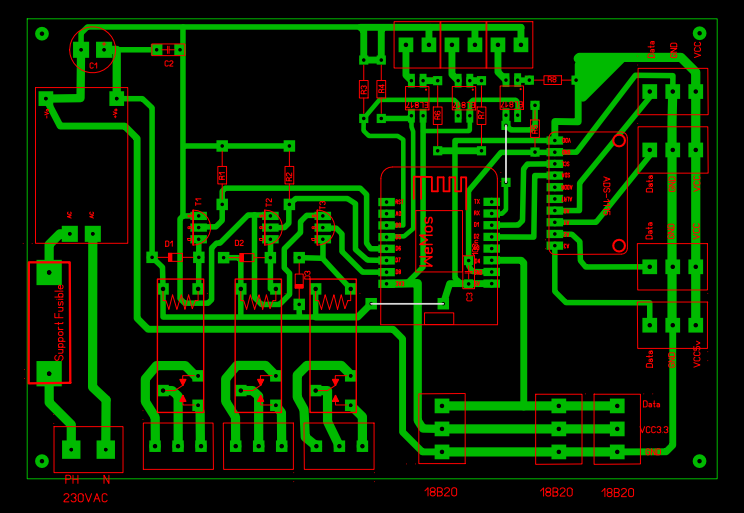

Une première ébauche.
avec
3 relais (contact SPDT)
3 DS18b20
3 ILS ( avec opto)
1 ADS 1115 et c'est 4 entrées
la carte fait 10X15cm
