Calibrage Sonde PH pour Piscine

Répondre
StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Calibrage Sonde PH pour Piscine

Message par StephG38 » 18 mai 2019, 09:53

Bonjour à tous,
Je souhaite réaliser le contrôle du PH de ma piscine.
Je viens de faire un montage sur plaque de test avec :
ESP8266 D1 mini
ADS1115
Adaptater 1130 (cavalier sur PH)
Sonde PH chinoise

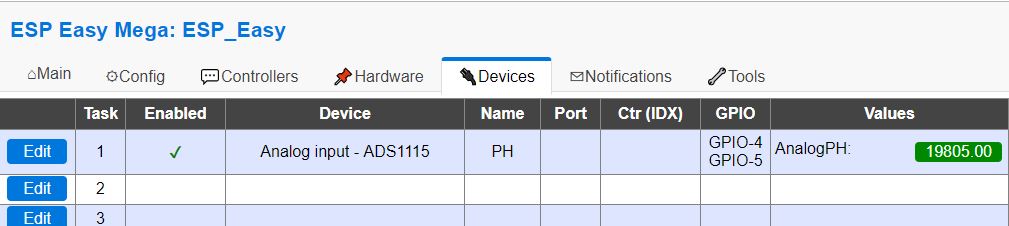

Ci-dessous les paramettre dans ESPEasy:


Cela me donne une valeur dans les 19800 qui fluctue si je bouge ou sort la sonde du verre avec de l'eau du robinet :


La valeur est elle normale ?
Que me conseillez vous pour le calibrage en sachant que j'ai deux flacons de PH 4.003 et 6.864

Merci par avance de votre aide
Stéphane

Loic74
Actif
Messages : 588
Inscription : 24 oct. 2017, 22:45
Localisation : Haute-Savoie
Contact :

Re: Calibrage Sonde PH pour Piscine

Message par Loic74 » 18 mai 2019, 10:22

Salut
Tes mesures fluctuent de combien?
Pour moi la priorité est d’obtenir des mesures stables avant de tenter un calibrage. Utilise les flacons de référence pour valider la stabilité des mesures.

Ensuite pour le calibrage commence par un simple offset et vois ce que ça donne sur tes deux flacons de ref
---------------------------------------
Jeedom v3.3.19, VM sur Synology RS1619xs+, Arduinos, ETH-IO32B, MQTT, TTN, LoRa, Service Pack Power Ultimate
Ma présentation
Ma piscine connectée

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 18 mai 2019, 10:39

Salut Loic,
Je viens de mettre un afficheur oled pour voir la mesure directement.
Elle me semble assez stable entre 19429 et 19432 dans un verre sans bouger.
J'ai trouvé ce calcul fait par Kermitlagrenouille
viewtopic.php?f=151&t=35487&start=140#p716789

Tu peux préciser "simple offset" !

Par contre la valeur de son arduino est différent plutot vers les 360.
Ma valeur te semble correcte à 19429 ?
Merci par avance
stéphane

Le temps d'écrire la valeur baisse (19417) mais c'est peut etre liè à la température de l'eau qui doit monter ?

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 18 mai 2019, 10:41

Ca baisse !
19376 !

Loic74
Actif
Messages : 588
Inscription : 24 oct. 2017, 22:45
Localisation : Haute-Savoie
Contact :

Re: Calibrage Sonde PH pour Piscine

Message par Loic74 » 18 mai 2019, 10:45

De mémoire l’ADS1115 est sur 16bits alors que Kermit serait sur 10 bits, donc ta valeur ne semble ok et ne pas trop fluctuer, et oui la temp. influe.
Regarde sur le site de phidget pour la conversion de tes mesures en valeur pH, sinon je pourrai t’aider plus tard lorsque j’aurai accès à mon PC
---------------------------------------
Jeedom v3.3.19, VM sur Synology RS1619xs+, Arduinos, ETH-IO32B, MQTT, TTN, LoRa, Service Pack Power Ultimate
Ma présentation
Ma piscine connectée

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 18 mai 2019, 10:56

OK
Merci pour ton aide,
j'avais effectivement trouvé le site avec des formules mais avant d'utiliser mes 2 solutions tampons je souhaité avoir plus d'info.
La valeur de 19376 correspond a des millivolt ? il faut lire 1.9376 V ?
Merci encore pour ton aide !
Stéphane

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 18 mai 2019, 11:04

Si j'applique la formule du site PHIDGET :
PH=3.56 x voltage - 1.889
avec ma mesure 19376 convertie en 1.9376 je trouve 5.00 !
Mon eau du robinet n'a pas un ph de 5 ! enfin je pense pas !

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 18 mai 2019, 12:35

Je viens de calibrer ma sonde avec mes 2 solutions tampon PH6.864 et PH 4.003 fournies avec la sonde.
J'ai attendu prés de 15 minutes pour que la valeur se stabilise !
Ensuite j'ai appliqué la formule de Kermitlagrenouille : y=ax+b et revu mes cours de math :D
viewtopic.php?f=151&t=35487&start=140#p716789

Résultat j'ai la formule suivante dans EasyESP :
%value%*0.000495-2.21992
et une lecture directe du PH !
J'ai contrôlé avec un tampon de PH 7.01 en sachet neuf et je trouve 7.10
Pas trop mal à mon avis :D
Non ?
Bon il reste du boulot :
Sonde Redox (j'ai pas de tampon)
Capteur pression pour le filtre
Et le PCB qui va bien pour mettre dans un boitier qui va bien !
Merci pour l'aide et au forum sans qui je ne pourrait pas réaliser ces projets !!
Stéphane

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 18 mai 2019, 13:01

Quelqu'un à une adresse pour les solutions de calibrage Redox ?
Merci par avance
Stéphane

Loic74
Actif
Messages : 588
Inscription : 24 oct. 2017, 22:45
Localisation : Haute-Savoie
Contact :

Re: Calibrage Sonde PH pour Piscine

Message par Loic74 » 19 mai 2019, 09:45

StephG38 a écrit :
18 mai 2019, 13:01
Quelqu'un à une adresse pour les solutions de calibrage Redox ?
Merci par avance
Stéphane
J'ai acheté ici mais c'est à l'étranger et j'avais d'autres achats avec:

https://www.trattamento-acque.net/pisci ... etail.html
---------------------------------------
Jeedom v3.3.19, VM sur Synology RS1619xs+, Arduinos, ETH-IO32B, MQTT, TTN, LoRa, Service Pack Power Ultimate
Ma présentation
Ma piscine connectée

Loic74
Actif
Messages : 588
Inscription : 24 oct. 2017, 22:45
Localisation : Haute-Savoie
Contact :

Re: Calibrage Sonde PH pour Piscine

Message par Loic74 » 19 mai 2019, 09:50

StephG38 a écrit :
18 mai 2019, 10:39
Salut Loic,
Je viens de mettre un afficheur oled pour voir la mesure directement.
Elle me semble assez stable entre 19429 et 19432 dans un verre sans bouger.
J'ai trouvé ce calcul fait par Kermitlagrenouille
viewtopic.php?f=151&t=35487&start=140#p716789

Tu peux préciser "simple offset" !

Par contre la valeur de son arduino est différent plutot vers les 360.
Ma valeur te semble correcte à 19429 ?
Merci par avance
stéphane

Le temps d'écrire la valeur baisse (19417) mais c'est peut etre liè à la température de l'eau qui doit monter ?
Si ta lecture des valeurs te retourne des bits plutot que des millivots, alors il faut convertir en Volts via la formule:

Mesure en volts = Valeur en bits / 65535 * 5.0 (en prenant l'hypothèse que la référence pour la mesure analogique est bien 5v, à vérifier)

Mais bon, avec ton calcul de calibrage ci-dessus, cette conversion est comprise dans les constantes a et b que tu as trouvées.
---------------------------------------
Jeedom v3.3.19, VM sur Synology RS1619xs+, Arduinos, ETH-IO32B, MQTT, TTN, LoRa, Service Pack Power Ultimate
Ma présentation
Ma piscine connectée

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 19 mai 2019, 11:44

Salut Loic,
Merci pour tes éclaircissements.
A priori la calibration est bonne.
Il faut maintenant que je test sur un tube de la piscine avec un collier de prise en charge.
Je vais voir le résultat et éviter d'investir dans une chambre d'analyse.
Encore merci
Stéphane

Avatar de l’utilisateur
Kermitlagrenouille
Actif
Messages : 1629
Inscription : 07 juin 2017, 20:46
Localisation : Alsace

Re: Calibrage Sonde PH pour Piscine

Message par Kermitlagrenouille » 20 mai 2019, 23:35

Hello
Je n’avais pas vu ton post, moi j’en suis là viewtopic.php?f=151&t=35487&start=220
Et c’est toujours la galère pour le Redox mais j’avance petit à petit
Domotique Atlantique Concept depuis 1998 et toujours à la recherche d’autre utilisateur de ce système
Fan d'Apple & Homebridge

Avatar de l’utilisateur
Kermitlagrenouille
Actif
Messages : 1629
Inscription : 07 juin 2017, 20:46
Localisation : Alsace

Re: Calibrage Sonde PH pour Piscine

Message par Kermitlagrenouille » 20 mai 2019, 23:46

StephG38 a écrit :
18 mai 2019, 13:01
Quelqu'un à une adresse pour les solutions de calibrage Redox ?
Merci par avance
Stéphane
J’ai trouvé ici https://www.my-pool-covers.com/fr/37-re ... n-chloreph
Domotique Atlantique Concept depuis 1998 et toujours à la recherche d’autre utilisateur de ce système
Fan d'Apple & Homebridge

StephG38
Timide
Messages : 122
Inscription : 07 août 2017, 09:11

Re: Calibrage Sonde PH pour Piscine

Message par StephG38 » 21 mai 2019, 06:31

Salut Kermitlagrenouille,
Merci pour le partage.
Je vais voir pour commander les étalons redox
Ma calibration pH c'est plutôt bien passé grâce a vos exemples.
Avec deux points et la formule y=ax+b.
Pour le redox je compte faire la même chose.
Pourquoi c'est plus difficile pour le redox ?
C'est moins stable pour les valeurs ?
Tu utilises une chambre d'analyse ou un collier de prise en charge ?
Merci par avance :D
Stéphane

Avatar de l’utilisateur
Kermitlagrenouille
Actif
Messages : 1629
Inscription : 07 juin 2017, 20:46
Localisation : Alsace

Re: Calibrage Sonde PH pour Piscine

Message par Kermitlagrenouille » 21 mai 2019, 08:07

Hello
Chambre d'analyse pompe éteinte depuis minimum 20 minutes pour prendre une mesure
Il faudrait que je refasse mes equations redox, pour vérifier formule, mais pas sûr que mes étalons soient encore bon ^^
Capture d’écran 2019-05-21 à 08.04.03.png
Capture d’écran 2019-05-21 à 08.04.03.png (942.72 Kio) Consulté 33 fois


Et les mesures à plusieurs interval
Capture d’écran 2019-05-21 à 08.04.41.png
Capture d’écran 2019-05-21 à 08.04.41.png (83.19 Kio) Consulté 33 fois
Domotique Atlantique Concept depuis 1998 et toujours à la recherche d’autre utilisateur de ce système
Fan d'Apple & Homebridge

Avatar de l’utilisateur
Kermitlagrenouille
Actif
Messages : 1629
Inscription : 07 juin 2017, 20:46
Localisation : Alsace

Re: Calibrage Sonde PH pour Piscine

Message par Kermitlagrenouille » 21 mai 2019, 08:21

Et pompe allumée depuis 5 minutes
Capture d’écran 2019-05-21 à 08.21.21.png
Capture d’écran 2019-05-21 à 08.21.21.png (32.76 Kio) Consulté 27 fois
Domotique Atlantique Concept depuis 1998 et toujours à la recherche d’autre utilisateur de ce système
Fan d'Apple & Homebridge
